Stempelvormis een kernproductiehulpmiddel dat wordt gebruikt in de automobiel-, ruimtevaart-, apparaten-, elektronica-, hardware- en structurele componentenfabricage. Het regelt de maatnauwkeurigheid, oppervlaktedefinitie en herhaalbaarheid van metaalstempelprocessen. In moderne industriële ecosystemen waar productie van grote volumes afhankelijk is van consistentie en processtabiliteit, wordt stempelmatrijs de basis waarop schaalbaarheid van de productie en kwaliteitsborging zijn gebouwd.
Het doel van dit artikel is om te onderzoeken hoe de precisie van de stempelvorm rechtstreeks de vormkwaliteit, de productielevenscyclus en de productieprestaties beïnvloedt. Door middel van analyse van technische specificaties, structurele uitsplitsingen en procesgerichte evaluatie biedt deze inhoud een uitgebreid naslagwerk voor inkoopspecialisten, industriële ingenieurs en wereldwijde kopers die de beslissende mechanismen achter de prestaties van stempelgereedschappen willen begrijpen. De discussie wordt uitgebreid naar vier belangrijke knooppunten om diepgang en structurele duidelijkheid te garanderen, waarbij materiaalkeuze, mechanische configuratie, procesnauwkeurigheid, dagelijkse toepassingsoverwegingen en belangrijke evaluatiecontrolepunten voor sourcing worden behandeld.

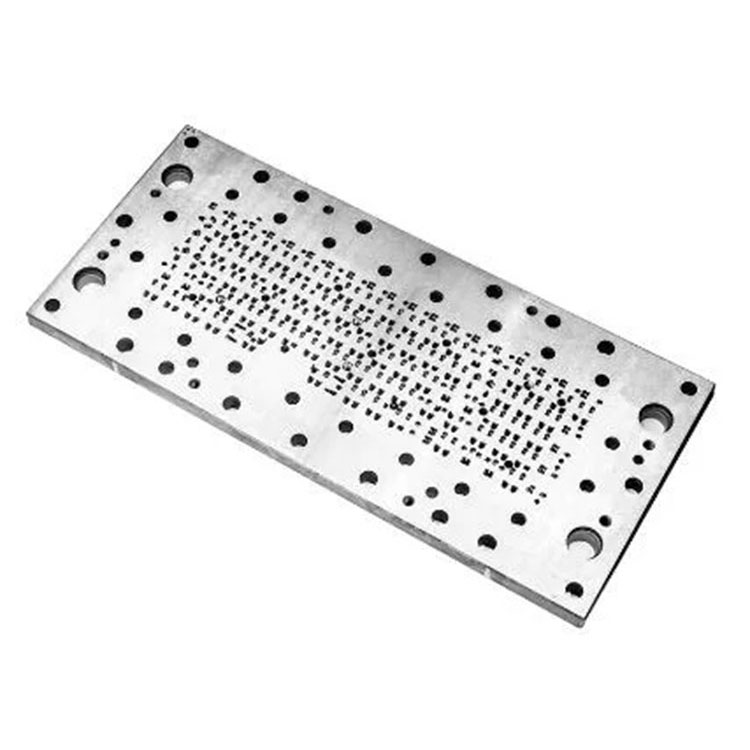

Een stempelmatrijs bestaat doorgaans uit matrijsplaten, stempels, stripplaten, geleidingspilaren, bussen, veren, steunplaten en bevestigingsmiddelen. Het complete samenstel functioneert als een gecoördineerde structuur die in staat is de perskracht om te zetten in gecontroleerde vervorming van metalen platen. Precisiebewerking, controle van de holtegeometrie, tolerantiediscipline en typespecifieke configuraties (enkelvoudig proces, progressief, transfer, compound) bepalen de stabiliteit van elke stempelcyclus.
Hieronder vindt u een geconsolideerde parameterreferentietabel die standaard industriële stempelmatrijsconfiguraties weergeeft die gewoonlijk worden gebruikt in plaatwerkproductieomgevingen:
| Parametercategorie | Typisch specificatiebereik |
|---|---|
| Matrijsmateriaal | SKD11, DC53, Cr12MoV, hardmetaal, H13 |
| Hardheid (na warmtebehandeling) | HRC 58-62 |
| Vorm basismateriaal | S50C, 45#, A3-staal |
| Plaatdikte | 20–80 mm, afhankelijk van de sectie |
| Bewerkingstolerantie | ±0,005–±0,02 mm, afhankelijk van de functie |
| Oppervlakteruwheid (kritieke secties) | Ra 0,2–0,6 μm |
| Nauwkeurigheid geleidekolom/geleidebus | Binnen 0,005–0,01 mm |
| Levensduur van de stempel (algemene staalplaat) | 300.000–2.000.000 slagen, afhankelijk van het materiaal |
| Sterfopruiming | 3–12% van plaatdikte (materiaalafhankelijk) |
| Opties voor structuurtype | Eén proces, progressief, overdracht, samengesteld |
| Geschikte plaatdikte | 0,2–6,0 mm, afhankelijk van het draagvermogen |
Nu deze parameters zijn gedefinieerd, onderzoekt elke volgende sectie hoe nauwkeurige engineering binnen de stempelmatrijs zich vertaalt in betrouwbare industriële output.
De prestaties van stempelmatrijzen beginnen met de technische basis: de materialen, thermische processen en interne architectuur van het gereedschap. Hoogwaardige industriële matrijzen selecteren gelegeerd staal met slijtvastheid, druksterkte en maatvastheid. Warmtebehandeling kalibreert de materiaalhardheid om miljoenen herhaalde stempelstoten te doorstaan zonder vervorming. Goed getemperde ponscomponenten behouden de scherpte van de randen langer, verbeteren het metaalvloeigedrag en zijn bestand tegen microchips.
De kwaliteit van de warmtebehandeling heeft rechtstreeks invloed op de levensduur van de matrijs op de lange termijn. Een uniforme verdeling van de hardheid over de holte, de stempel en de werkoppervlakken voorkomt spanningsconcentraties die anders voortijdige vermoeidheid zouden veroorzaken. Slijpen, draadsnijden en uiterst nauwkeurig CNC-frezen verfijnen de oppervlaktegeometrie om stabiel wrijvingsgedrag te ondersteunen. Nauwkeurige plaatsing van inzetstukken, platen en steunstructuren zorgt voor uniformiteit van de belasting wanneer de persram neerwaartse kracht uitoefent.
Geleidekolomsystemen bepalen de richtingsnauwkeurigheid bij het sluiten van de matrijs. Zeer nauwkeurige bussen maken een gecontroleerde verticale beweging mogelijk, waardoor een verkeerde uitlijning van de matrijs wordt voorkomen die bramen, versnelde slijtage van het gereedschap of schroot zou veroorzaken. Veren en stikstofcilinders reguleren de stripkracht, waardoor de uitgeworpen onderdelen de consistentie van de geometrie behouden. Verstevigingsplaten verdelen de impactenergie over de malbasis, waardoor de structurele levensduur wordt ondersteund tijdens continue productie op hoge snelheid.
Voor industrieën waar de toleranties krap blijven, kunnen minieme afwijkingen in de matrijsspeling of de uitlijning van de stempels instabiliteit gedurende duizenden cycli veroorzaken. Bijgevolg zorgt een goed structuurontwerp voor een stabiele dimensionale output, minder onderhoud en consistente stempelprestaties.
Maatnauwkeurigheid is een bepalende factor voor de mogelijkheden van stempelmatrijzen. De prestaties worden bepaald door hoe consistent de matrijs de holtegeometrie, de uitlijning van de stempels en de matrijsspeling behoudt tijdens continue productiecycli. Elk stempelproces produceert geaccumuleerde slijtagepatronen; daarom moet het matrijsontwerp anticiperen op operationele spanningen op de lange termijn.
Tolerantiediscipline staat centraal bij productconformiteit. Variaties van slechts een paar micron in kritische secties kunnen het vormgedrag veranderen, waardoor de buighoeken, gatposities, flensprofielen en vlakheid worden beïnvloed. Tijdens bewerkingen op hoge snelheid komen gereedschapsstalen oppervlakken in contact met plaatmetaal, waardoor oppervlakteruwheid en smeertrajecten belangrijke bepalende factoren voor de stabiliteit zijn.
Progressieve stempelmallen versterken deze eis. Omdat er meerdere stations achter elkaar zijn gerangschikt, is elke vormfase afhankelijk van nauwkeurige stripaanvoer en nauwkeurige stapvoortgang. Als een station afwijkt van de beoogde geometrie, kan het eindproduct cumulatieve fouten vertonen. Overdrachtmatrijzen vereisen gesynchroniseerde beweging van de onderdelen, wat betekent dat de ponslocatie en de hefmechanismen soepele verplaatsingspaden moeten behouden.
De matrijsspeling beïnvloedt het breukgedrag van metalen platen tijdens het knippen. Een te grote speling veroorzaakt bramen en een slechte randkwaliteit, terwijl een onvoldoende speling de slijtage van de stempel versnelt. Indien correct gekalibreerd, zorgt de speling voor een zuivere afschuiving met minimale gereedschapsbelasting. Het ontwerp van de ponshoekradius heeft ook invloed op de spanningsconcentraties in de mal en het onderdeel.
Nauwkeurigheid bepaalt verder de dikteverdeling tijdens dieptrekprocessen. Evenwichtige druk tussen stempel en matrijs voorkomt kreuken, scheuren of dunner worden. Voor vormbewerkingen waarbij een vloeiende kromming vereist is, bepalen de oppervlakteafwerking en de contactconsistentie van de matrijs de visuele kwaliteit van elk uitvoeronderdeel.
In de mondiale toeleveringsketens van de productie bepaalt herhaalbaarheid of een stempelmatrijs grote orders zonder afwijkingen kan verwerken. Hoognauwkeurige matrijstechniek wordt daarom onmisbaar voor industrieën die consistentie eisen tussen batches, productielijnen en fabriekslocaties.
De levenscyclus van een stempelmatrijs wordt niet alleen beïnvloed door het ontwerp, maar ook door managementpraktijken. Een goede evaluatie vóór de inbedrijfstelling, routinematig onderhoud tijdens bedrijf en gestructureerde vervanging van slijtageonderdelen dragen bij aan stabiliteit op de lange termijn.
Tijdens pre-productievalidatie bevestigen dimensionale controles de nauwkeurigheid van de holte, de verticale ponsvorm, de verdeling van de matrijsspeling en de gladheid van het geleidingssysteem. De nauwkeurigheid van de pasvorm tussen de platen zorgt voor een uniforme drukverdeling onder belasting. Ingenieurs voeren proefstempels uit om de braamomstandigheden, vormingsovergangen, het loslaatgedrag van onderdelen en de betrouwbaarheid van de stripaanvoer te evalueren. Als er afwijkingen optreden, worden fijne aanpassingen gemaakt aan werkoppervlakken, hoekontlastingen, ponsranden of pilootposities.
Onderhoud tijdens operationele cycli omvat smering, inspectie van de stempelrand, intervallen voor het vervangen van veren en het vastdraaien van bevestigingscomponenten. Het identificeren van vroege tekenen van slijtage vermindert onverwachte storingen. Het monitoren van de uitlijning en gladheid van de geleidekolommen voorkomt hoekafwijkingen die de nauwkeurigheid in gevaar kunnen brengen. De fabrieken van vandaag maken vaak gebruik van productielogboeken om het aantal slagen, vervangingscycli en defecttrends bij te houden.
Slijtagecomponenten zoals ponsen, inzetstukken en strippers volgen berekende vervangingsschema's. Naslijpen verlengt de levensduur met behoud van de geometrie. Wanneer naslijpen onvoldoende wordt, herstellen nieuwe wisselplaten de nauwkeurigheid. Oppervlaktebehandelingen zoals nitreren of PVD-coatings verminderen de wrijving en versterken de slijtvastheid, waardoor de stempelstabiliteit onder hoge snelheid of hoge belasting wordt verbeterd.
Productieplanning is ook bepalend voor de matrijsefficiëntie. Het selecteren van de juiste structuur (enkelvoudig proces, progressief, overdracht of samengesteld) bepaalt of de uitvoersnelheid aansluit bij het ordervolume en de complexiteit van de onderdelen. Het afstemmen van de matrijscapaciteit op de persmachine zorgt voor een evenwichtige krachtverdeling en voorkomt overbelasting.
Goed beheerde matrijzen zorgen voor een lange levensduur, lagere uitvalpercentages en stabiele conformiteit over duizenden of miljoenen slagen. Voor inkoopafdelingen biedt inzicht in levenscyclusbeheer een basis voor het evalueren van de capaciteiten van leveranciers en het projecteren van operationele kostenefficiëntie op de lange termijn.
Productieteams zijn afhankelijk van selectiecriteria die de matrijsspecificaties afstemmen op de productiedoelstellingen. Het evalueren van stempelmatrijzen vereist een analyse van de eigenschappen van het plaatmetaal, de geometrie van de componenten, toleranties en de compatibiliteit van de persmachine. De vormvereisten van elk onderdeel bepalen of een progressieve, transfer- of enkelprocesmatrijs geschikt is.
Slecht op elkaar afgestemde matrijstypen belemmeren de productiviteit. Componenten met een hoge complexiteit die meerdere fasen vereisen, profiteren bijvoorbeeld van progressieve structuren, terwijl grote structurele onderdelen mogelijk overdrachtsconfiguraties vereisen. Voor eenvoudige gaten of sneden kunnen stations met één proces worden gebruikt vanwege kostenefficiëntie. Ingenieurs moeten de dikte, treksterkte en buigeigenschappen van het metaal beoordelen om de juiste spelingen en ponssterkte te bepalen.
Het oplossen van problemen tijdens de productie omvat het diagnosticeren van braamproblemen, vervorming van onderdelen, afwijkingen in de terugvering van het materiaal of een verkeerde uitlijning van de invoer. Bramen duiden doorgaans op onjuiste speling of stempelslijtage. Vervorming is vaak het gevolg van een ongebalanceerde drukverdeling of onnauwkeurige matrijsoppervlakken. Terugvering vereist aanpassingen aan de vormgeometrie, overgangen of buighoeken. Aanvoerproblemen komen voort uit een verkeerde uitlijning van de stripgeleider, onnauwkeurigheid van de piloot of inconsistente materiaalroleigenschappen.
Ingenieurs houden documentatie bij voor elke mal, registreren wijzigingen, renovatie-intervallen en operationele statistieken. Gedetailleerde logboeken ondersteunen de traceerbaarheid en maken optimalisatie op lange termijn mogelijk. Bij het opschalen van de productie beoordelen teams de uitwisselbaarheid van matrijzen om gerepliceerde output in verschillende fabrieken te garanderen. Het standaardiseren van componenten zoals geleidestijlen, veren en bouten verbetert de voorspelbaarheid tijdens het vervangen van onderdelen.
Interne audits onderzoeken de uniformiteit van de hardheid, de stabiliteit van de structurele bevestiging, de consistentie van de holtegeometrie en de looppaden van de strip. Deze praktijken zorgen ervoor dat stempelmatrijzen stabiel blijven, zelfs bij continue bewerkingen op hoge snelheid.
Hieronder staan twee veelgestelde vragen bij de selectie en toepassing van stempelmatrijzen:
Vraag 1: Hoe wordt de matrijsspeling geselecteerd voor verschillende metalen platen?
A1: De matrijsspeling is afhankelijk van de plaatdikte, treksterkte en vormeigenschappen. Hardere materialen vereisen iets grotere spelingen om ponsmoeheid te voorkomen, terwijl zachtere metalen nauwere openingen kunnen gebruiken voor een schonere afschuiving. Ingenieurs verwijzen doorgaans naar spelingspercentages variërend van 3-12% van de plaatdikte, waarbij ze worden aangepast op basis van waargenomen braamniveaus, progressie van ponsslijtage en neiging tot randvervorming.
Vraag 2: Waarom heeft de progressieve matrijsnauwkeurigheid invloed op de laatste onderdeelcontroles?
A2: Progressieve matrijzen zijn afhankelijk van nauwkeurige stapsgewijze invoer, waarbij elk station de volgende vormfasen beïnvloedt. Als één station qua profiel afwijkt, stapelen verkeerde uitlijnings- of geometriefouten zich op over de strip. Dit leidt tot positionele onnauwkeurigheden, dimensionale drift of onvolledige vorming. Continue nauwkeurigheid op alle stations zorgt ervoor dat elke fase de volgende aanvult, waardoor consistente onderdelen bij hoge volumes worden geproduceerd.
De selectie van stempelmatrijzen en het oplossen van problemen vereisen daarom gedetailleerd technisch inzicht, structureel bewustzijn en zorgvuldige procesobservatie.
Industrieel stempelen is afhankelijk van mallen die zijn ontworpen met precisie, duurzaamheid en operationele stabiliteit. Van materiaalkeuze en structurele integriteit tot maatnauwkeurigheid, levenscyclusbeheer en procesprobleemoplossing: elk element van de matrijstechniek draagt bij aan consistente vormresultaten. Fabrikanten die op zoek zijn naar betrouwbaarheid tijdens lange productieruns, zijn afhankelijk van matrijzen die hun geometrie onder voortdurende druk behouden. Inkoopteams profiteren van het begrijpen van de evaluatiecriteria die goed ontworpen matrijzen onderscheiden van onstabiele matrijzen.
